TLH-010-0.50-G-D-A-K

Name: Samtec TLH-010-0.50-G-D-A-K
Brand: Samtec
SKU: 200-TLH-0100.50GDAK
Price: 2.71 USD
Availability: InStock

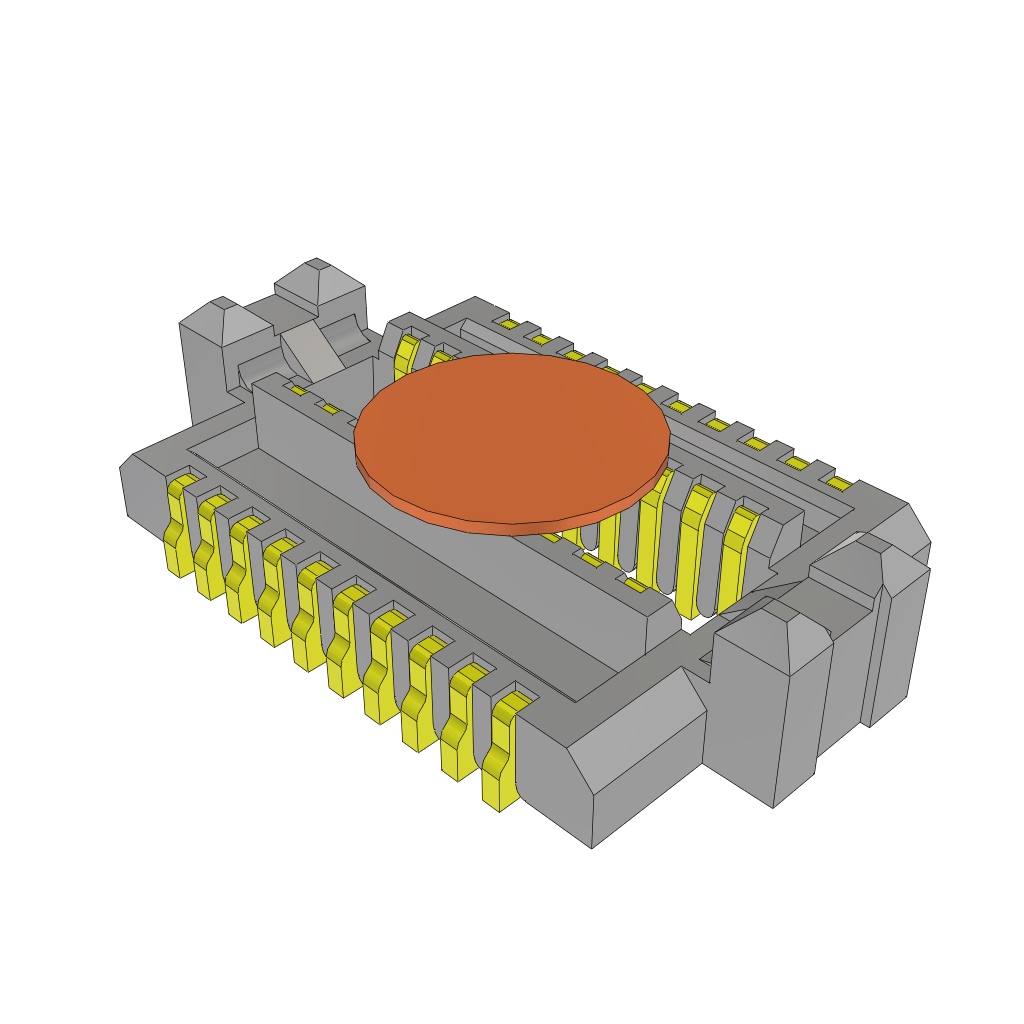

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-TLH-0100.50GDAK

Fabricante N.º:

TLH-010-0.50-G-D-A-K

Fabricante:

Samtec

Descripción:

Conectores placa a placa y Mezzanine 0.50 mm Micro Blade & Beam Ultra Low Profile Terminal Strip

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec TLH-010-0.50-G-D-A-K

En existencias: 8,724

Existencias:: 8,724 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 1 semana Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Empaque:

Envase tipo carrete completo (pedir en múltiplos de 1450)

Cinta cortada

MouseReel™ (+$7.00)

Precio (USD)

Cantidad	Precio unitario	Precio ext.
Cinta cortada / MouseReel™ ^†
	$2.71	$2.71
	$2.42	$242.00
	$2.18	$545.00
	$1.91	$955.00
Envase tipo carrete completo (pedir en múltiplos de 1450)
	$1.70	$2,465.00
	$1.58	$4,582.00
8,700	Presupuesto

† $7.00 Se agregará y calculará la tarifa de MouseReel™ en su carrito de compras. Ningún artículo de MouseReel™ se puede cancelar ni devolver. ↩

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Conectores placa a placa y Mezzanine
RoHS:
Producto:	Headers
Número de posiciones:	20 Position
Paso:	0.5 mm (0.02 in)
Número de filas:	2 Row
Estilo de terminación:	Solder
Ángulo de montaje:	Vertical
Régimen de corriente:	2.1 A
Velocidad de transmisión de datos máxima:	28 Gbps
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Revestimiento del contacto:	Gold
Material del contacto:	Copper Alloy
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Serie:	TLH
Empaquetado:	Reel
Empaquetado:	Cut Tape
Empaquetado:	MouseReel
Marca:	Samtec
Velocidad de transmisión de datos:	28 Gbps
Régimen de inflamabilidad:	UL 94 V-0
Estilo de montaje:	Mounting Peg
Tipo de producto:	Board to Board & Mezzanine Connectors
Cantidad de empaque de fábrica:	1450
Subcategoría:	Board to Board & Mezzanine Connectors
Nombre comercial:	Razor Beam
Peso de la unidad:	882 mg

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Images

Imagen

Models

TLH-010-0.50-G-D-A-K Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra Micro Interconnects

Samtec Ultra Micro Interconnects offer a stack height as low as 2.31mm and pitches of 0.4mm, 0.5mm, 0.635mm, and 0.8mm. One to four rows are available, and termination styles include solder, solder balls, and solder pin. Samtec Ultra Micro Interconnects are available in several mounting angles, including horizontal, right, straight, and vertical. The product lineup features connectors, headers, receptacles, sockets, and hermaphroditic connectors.

SLH/TLH 0.50mm Ultra-Low-Profile Connectors

Samtec SLH / TLH 0.50mm Ultra-Low-Profile Connectors offer mated stack heights as low as 2mm and a slim body design for increased board space savings. These micro blade and beam headers and sockets provide 28Gbps performance, a 0.50mm pitch, and up to 60 I/Os with a 2.1A current rating per pin (two pins powered). Samtec SLH / TLH 0.50mm Ultra-Low-Profile Connectors are available in straight and right-angle configurations with an optional alignment pin. The SLH socket strips are designed to mate with the TLH terminal strips and vice-versa. Both the SLH and TLH series operate in a -55°C to +125°C temperature range.

Ultra-Micro Connector Solutions

Samtec Ultra-Micro Connector Solutions feature Razor Beam™ LP ultra-micro blade and beam fine-pitch connectors available on 0.40mm and 0.50mm pitches with stack heights as low as 2mm. These connectors are ideal for small and fast applications, offering speeds up to 56Gbps PAM4 (SS5/ST5). The connectors feature a slim body design and are engineered to save space on the X, Y, and Z axes. Samtec Ultra-Micro Connector Solutions products can be utilized at both the component level and system level to ensure full system optimization. Applications include 5G networking, military/aerospace, medical, artificial intelligence (AI), machine learning, instrumentation, and more.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).
