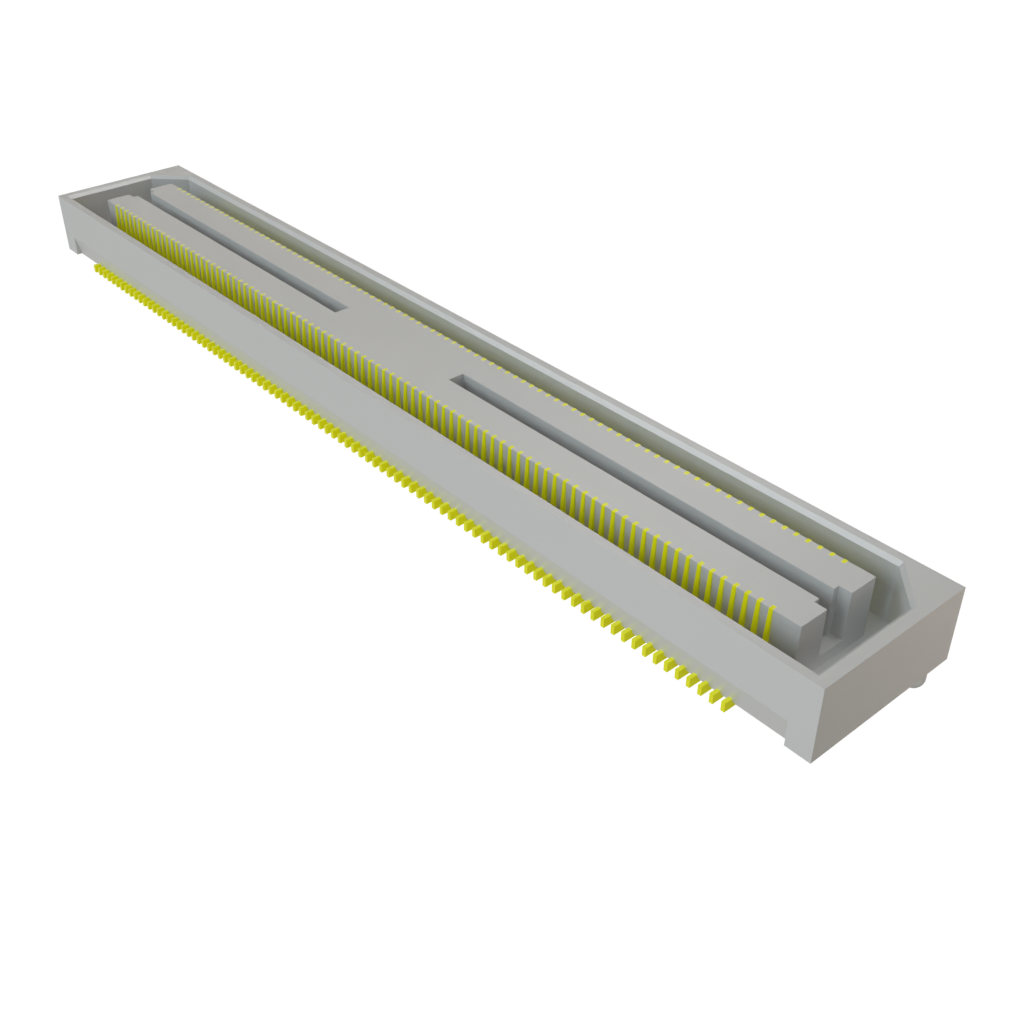

BSH-090-01-F-D-A-TR

Name: Samtec BSH-090-01-F-D-A-TR
Brand: Samtec
SKU: 200-BSH09001FDATR
Price: 5.33 USD
Availability: InStock

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-BSH09001FDATR

Fabricante N.º:

BSH-090-01-F-D-A-TR

Fabricante:

Samtec

Descripción:

Conectores placa a placa y Mezzanine 0.50 mm Basic Blade & Beam Socket Strip

Hoja de datos:

BSH-090-01-F-D-A-TR Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec BSH-090-01-F-D-A-TR

En existencias: 2,235

Existencias:: 2,235 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 2 Semanas Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$5.33	$5.33
	$4.80	$240.00
	$4.08	$408.00
	$3.65	$912.50
Envase tipo carrete completo (pedir en múltiplos de 500)
	$3.28	$1,640.00
	$3.12	$3,120.00
	$2.96	$7,400.00
5,000	Presupuesto

Embalaje alternativo

N.º de artículo del Fabricante:

BSH-090-01-F-D-A

Embalaje:

Tray

Disponibilidad:

En existencias

Precio:

$3.63

Mín.:

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Conectores placa a placa y Mezzanine
RoHS:
Producto:	Sockets
Número de posiciones:	180 Position
Paso:	0.5 mm (0.02 in)
Número de filas:	2 Row
Estilo de terminación:	Solder Pin
Ángulo de montaje:	Vertical
Altura de pila:	5 mm
Régimen de corriente:	2 A
Régimen de voltaje:	175 VAC
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Revestimiento del contacto:	Gold
Material del contacto:	Phosphor Bronze
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Serie:	BSH
Empaquetado:	Reel
Empaquetado:	Cut Tape
Marca:	Samtec
Régimen de inflamabilidad:	UL 94 V-0
Estilo de montaje:	SMD/SMT
Tipo de producto:	Board to Board & Mezzanine Connectors
Cantidad de empaque de fábrica:	500
Subcategoría:	Board to Board & Mezzanine Connectors
Peso de la unidad:	1.170 g

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra Micro Interconnects

Samtec Ultra Micro Interconnects offer a stack height as low as 2.31mm and pitches of 0.4mm, 0.5mm, 0.635mm, and 0.8mm. One to four rows are available, and termination styles include solder, solder balls, and solder pin. Samtec Ultra Micro Interconnects are available in several mounting angles, including horizontal, right, straight, and vertical. The product lineup features connectors, headers, receptacles, sockets, and hermaphroditic connectors.

BSH / BTH Basic Blade & Beam Connectors

Samtec BSH / BTH Basic Blade and Beam Connectors are standard, right-angle, or edge-mount sockets and terminal strips with a 0.0197" (0.50mm) pitch. The connectors offer a 5mm stack height, standard alignment pin feature, and cost-effective gold plating. Options include tape-and-reel packaging, a dual-row design ("-EM" suffix), and a standard weld tab feature ("-RA" suffix). Samtec BSH / BTH Basic Blade and Beam Connectors have six standard positions and up to 300 I/O pins, while the "-EM" and "-RA" variants have three standard positions and up to 180 I/O pins. The BSH and BTH series are mateable with each other.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).
